植筋加固中，環(huán)氧植筋膠作為重要的加固材料，大家可能關注的比較多的是膠體的性能，但其實值得注意的還有環(huán)氧植筋膠的固化時間。如果等待膠體固化時間過短，膠體還未完全固化時就進行后期施工會大大影響環(huán)氧植筋膠性能的發(fā)揮。

合格的環(huán)氧植筋膠在性能方面耐老化，耐疲勞，耐腐蝕，性能穩(wěn)定，而且固化快，施工簡便。但是環(huán)氧植筋膠的固化時間往往會受到很多因素的影響，我們在施工過程中就要注意避免。

首先主要影響因素就是溫度的高低。

環(huán)境溫度越高，環(huán)氧植筋膠凝固時間越快。同理，環(huán)境溫度越低，膠體凝固時間就越長。

可能不同廠家生產(chǎn)的環(huán)氧植筋膠存在季節(jié)性的配方，要注意不能混淆使用。如果冬季配方放在夏季使用溫度太高，膠體固化時間就會很快。如果夏季的配方用在冬季，固話時間則會很慢，由于冬季氣溫過低，環(huán)氧植筋膠凝固時間會很緩慢，膠體變得粘稠，難以攪拌，可能出現(xiàn)凝固不徹底的情況，影響施工進度。

那么我們就要注意冬季和夏季這樣溫度差別較大的情況。更要注意如果存在不同配方的環(huán)氧植筋膠，可不要錯過了季節(jié)性周期哦！

還有一個影響因素在于配膠過程中膠水固化劑的使用量。

固化劑用量較少的話固化時間就較長。然而，固化劑含量的問題可不能人為增加或減少，否則可能會對整體作用造成影響。每一種環(huán)氧植筋膠都有固定的配置比例，比如施邦環(huán)氧建筑植筋膠膠和固化劑的配比是3：1

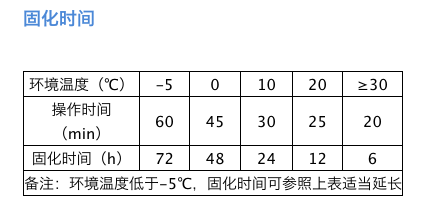

固化時間表為：

要記住，環(huán)氧植筋膠的配比要嚴格按照廠家使用說明書進行調配，同時，均勻攪拌的方式能使膠體性能發(fā)揮更好。

無論環(huán)氧植筋膠的固化時間受哪些因素的影響，我們都要做到正確配比，規(guī)范進行，耐心等待。同時在等待過程中嚴禁觸動鋼筋，待其完全固化后才能進行下一步操作。
